国芯在线发布 PCIe高速数据采集卡GX9150 —— 精准捕获，极致灵动
4通道同步 · 125MS/s · 16bit · 1GB板载内存

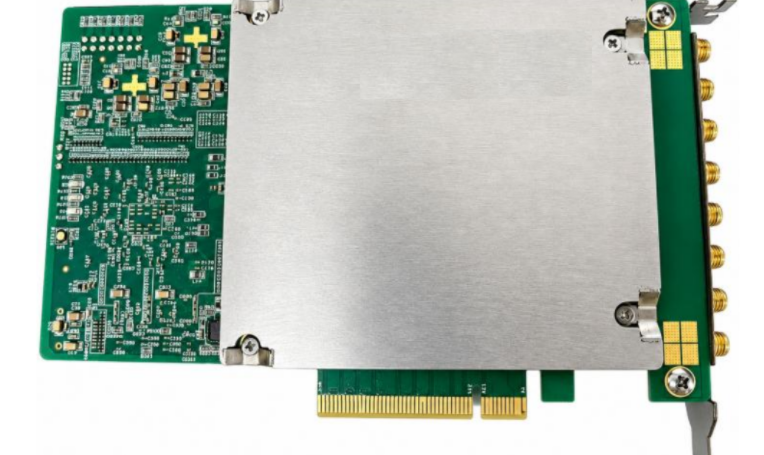

GX9150 是一款高性能 PCIe 数据采集卡，提供 4 路同步模拟输入通道，每通道最高支持 125 MS/s 采样率、16 位分辨率。所有通道可同时记录信号，无通道间相位延迟。板载 1GB 大容量内存，即使在最高采样率下也能实现长时间数据记录。
在高速信号的世界里，每一个细微波动都可能承载关键信息。
GX9150 高速数据采集卡，专为追求极致精度与灵活配置的工程师打造——从实验室验证到系统集成，它让数据采集不再是瓶颈，而是洞察的起点。
4通道同步采样，无通道间相位延迟。无论是多路雷达回波、相控阵信号，还是多传感器融合，GX9150都能确保每一路信号时间对齐，让分析结果真实可信。
一块板卡，从容应对传感器输出、射频检波、音频分析、电源纹波测试等多样化场景。
支持 软件触发 / 模拟触发 / 数字触发 三大模式，配合 预触发 / 中间触发 / 后触发 / 延时触发 四种子模式。
无论是突发干扰捕捉，还是周期信号同步，都能精准定位感兴趣的事件窗口。连续采样模式下更支持 多次事件窗口触发，不错过任何一个关键瞬态。
板载 1GB DDR内存，在最高采样率下仍可长时间记录波形。
配合上位机软件，一键获取 SFDR、SNR、THD、ENOB 等频域指标，时域频域联动分析，让性能评估一目了然。
| 参数 | 性能 |
|---|---|
| 采样率 | 40 ~ 125 MS/s（每通道） |
| 分辨率 | 16 bit |
| 模拟带宽 | DC ~ 60 MHz |
| 动态性能（10V量程，50Ω） | SNR 72.8 dBc / ENOB 11.6 bit |
| DC精度（1V量程，1MΩ） | ±0.3% Reading |
| 空闲通道噪声（1V量程） | 0.185 mVrms |
| 相邻通道串扰（1V量程） | > 80 dB |
| 触发输入 | 数字TTL / 模拟边沿电平 |
| 时钟源 | 内部 / 外部10MHz参考 / 外部40~125MHz采样时钟 |
| 接口 | PCIe Gen2×4 |
| 功耗 | 12.24W |
无论是科研实验、产线测试，还是系统集成开发，GX9150都能助您快速上手，专注于核心业务。
GX9150 高速数据采集卡，以卓越的动态性能、灵活的前端配置和强大的触发存储能力，为严苛的测量需求提供可靠基石。
